Funktionsweise



Funktionsweise

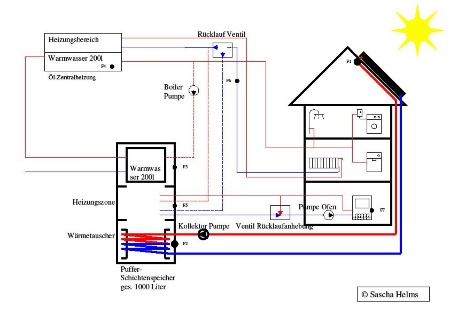

Im Solarkreis befinden sich 2 Fühler: F1 am Sonnenkollektor und F2 im unteren Bereich des Pufferspeichers. Es ist ien abgeschlossener Kreislauf mit einer speziellen Solarflüssigkeit, bestehend aus 60% Wasser und 40% Polypropylenglykol, und ist somit frostsicher.

Die Pumpe wird in folgenden Fällen eingeschaltet:
Temperaturdifferenz (F1 > F2) erreicht und
Minimum -Temperatur erreicht und
Maximum - Temperatur nicht erreicht oder
Über - Temperatur erreicht und
Über - Temperatur Max nicht erreicht.

Folgende Werte sind in der Steuerung derzeit eingestellt:
Temperaturdifferenz: 8°C
Minimum -Temperatur: 30°C
Maximum - Temperatur: 85°C
Über - Temperatur: 132°C
Über - Temperatur Max.: 145°C
Rückkühlung verwende: ja

Die Wärme wird über den 3m² großen Wärmetauscher, im unteren Bereich des Pufferspeichers, an das Heizungswasser abgegeben.



Funktionsweise

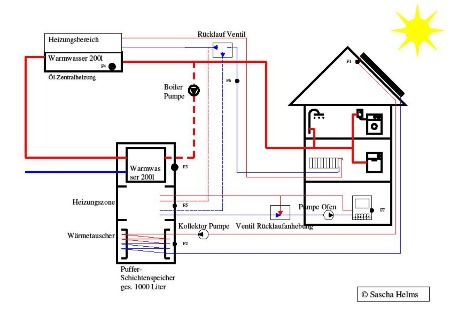

Im Wasserkreis stehen auch 2 Fühler zur Verfügung. Einer am Wasserspeicher der Zentralheizung (F4) und der andere im oberen Bereich des Puffers (F3).
Dort befindet sich ein separater Warmwasserspeicher, der keine Verbindung zum Heizungswasser hat. Die Kaltwasserleitung wurde von der Zentralheizung abgeklemmt und an den Pufferspeicher gelegt. Vom Puffer geht eine Leitung wieder an die Zentralheizung, so dass immer vorgewärmtes Wasser in die Heizung gelangt. Wird kein Wasser entnommen und ist die Temperatur des Puffers höher, als die in der Heizung, so wird das Wasser über eine separate Leitung ausgetauscht.
Die Waschmaschine ist über ein Vorschaltegerät zusätzlich an die Warmwasserleitung angeschlossen, der Geschirrspühler direkt an Warmwasser.

Die Pumpe wird in folgenden Fällen eingeschaltet:
Temperaturdifferenz (F3 > F4) erreicht und
Minimum -Temperatur erreicht und
Maximum - Temperatur nicht erreicht

Folgende Werte sind in der Steuerung derzeit eingestellt:
Temperaturdifferenz: 6°C
Minimum -Temperatur: 35°C
Maximum - Temperatur: 65°C

Die Wärme wird über den ca. 1m² großen Wärmetauscher, im oberen Bereich des Pufferspeichers, an das Brauchwasser abgegeben.




Funktionsweise

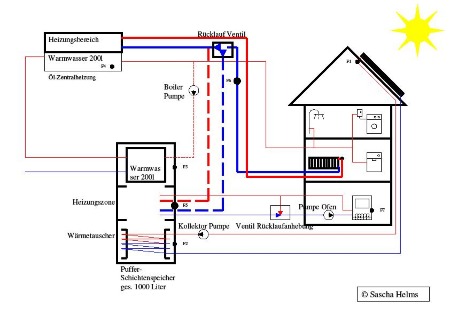

Im Heizkreis gibt es ebenfalls 2 Fühler. Der eine ist im Rücklauf von den Heizkörpern (F6), der zweite im mittleren Bereich des Puffers (F5). Ist die im Puffer befindliche Temperatur höher, als die vom Heizungsrücklauf, so mischt ein Ventiel warmes Wasser aus dem Puffer mit dazu, so dass die Heizung entlastet wird.

Das Ventil wird in folgenden Fällen geöffnet:
Temperaturdifferenz (F5 > F6) erreicht und
Minimum -Temperatur erreicht und
Maximum - Temperatur nicht erreicht

Folgende Werte sind in der Steuerung derzeit eingestellt:
Temperaturdifferenz: 4°C
Minimum -Temperatur: 35°C
Maximum - Temperatur: 75°C



Funktionsweise

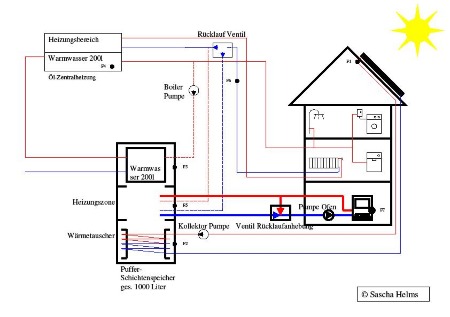

An der Wassertasche des Ofens befindet sich der Fühler F7. Dieser wird verglichen mit dem Fühler F2, dem unteren Bereich des Pufferspeichers. Die Rücklaufanhebung sorgt dafür, dass das Wasser im Ofen immer auf 60°C gehalten wird, damit den Rauchgasen nicht zu viel Wärme entzogen wird, um den "sauberen" Austritt aus dem Schornstein zu gewährleisten.

Die Pumpe wird in folgenden Fällen eingeschaltet:
Temperaturdifferenz (F7 > F2) erreicht und
Minimum -Temperatur erreicht und
Maximum - Temperatur nicht erreicht

Folgende Werte sind in der Steuerung derzeit eingestellt:
Temperaturdifferenz: 5°C
Minimum -Temperatur: 55°C
Maximum - Temperatur: 85°C
